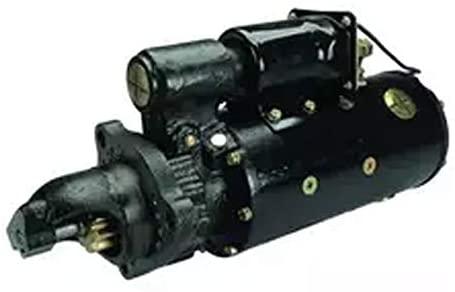

Стартер Caterpillar 3383454

Стартер для горного оборудования

Стартер представляет собой электродвигатель постоянного тока, который используют для пуска двигателя внутреннего сгорания установленного на дизельной электростанции или любой другой технике.

При запуске коленчатый вал двигателя раскручивается стартером, питающимся от аккумуляторной батареи, обеспечивая вспышку рабочей смеси в одном из цилиндров.

Мощность стартера зависит от момента сопротивления проворачиванию коленчатого вала, который пропорционален рабочему объему двигателя, и минимальной частоты вращения коленчатого вала, при которой в цилиндрах начинаются вспышки.

Обладающему небольшой массой и габаритами стартеру приходится вращать массивный маховик и приводить в движение всю кривошипно-шатунную группу двигателя. Чтобы провернуть коленчатый вал холодного двигателя, ему необходим большой пусковой ток, который выдаётся аккумулятором, стремительно теряющим максимальный ток и ёмкость с понижением температуры. С использованием слишком вязкого масла это делает запуск на морозе невозможным или существенно осложняет его.

Электрический стартер, устанавливаемый на большинство электростанций, представляет из себя электродвигатель постоянного тока со смешанным возбуждением, с электромагнитным включением шестерни привода и дистанционным управлением.  При этом он имеет особую конструкцию с четырьмя щётками (две положительные и две отрицательные), которая позволяет уменьшить сопротивление ротора и увеличить  мощность электродвигателя.

Электрическое подключение стартера:

1. аккумуляторная батарея (АБ)

2. предохранитель

3. замок зажигания

4. реле стартера

Принцип работы стартера

Принцип работы стартера в двух словах можно описать так:

При нажатии на исполнительное устройство (в качестве которого может выступать: кнопка, ключ зажигания…) питание от АБ через реле стартера подается на обмотку тягового реле 5.  Якорь тягового реле под воздействием силы электромагнитной индукции смещается, замыкая контактной пластиной «пяткой»7 силовые контакты 8, одновременно перемещая через рычаг 4 шестерню 3 (бендикс) и переводя ее в зацепление с маховиком 12 двигателя. При замыкании контактов 8 питание от АБ поступает на обмотку стартера 9, приводя во вращение якорь и соответственно шестерню вошедшую в зацепление с венцом маховика,  которая проворачивает коленчатый вал двигателя через маховик, запуская двигатель. После начала работы двигателя, (что определяется либо частотой вращения двигателя, либо временем задержки вращения стартера) питания на реле стартера снимается и механизм привода выводит шестерню стартера из зацепления с зубчатым венцом маховика.
